电推剪如何通过FP6277、FP6296、FP6298实现差异化性能提升?
在家庭理发时,电推剪常现 “越用越慢” 的状况。剪厚发刀头卡顿,处理卷发电机嘶鸣,甚至因过热自动停机。这是由于电推剪锂电池电压(2.5V - 4.25V)难以驱动电机高效运转,且电机持续工作产热过多。
FP6277、FP6296 、FP6298升压芯片能有效解决这些问题。FP6277 可升压,通过智能 PWM 控制稳定输出 5V 甚至更高电压(最高 5.3V),还能依温度调节电流电压,有欠压、过流、短路等保护。FP6296 输入范围 DC 2.7V - 12V,最大输出 13V,动力强劲。FP6298 具备完善过温保护机制,超温即启动保护,延长设备寿命。
宠物美容师在连续修剪大型犬毛发时会遭遇 “续航焦虑”。FP6277 关断电流低于 1μA,可延长电池续航。FP6296 能在电池电压降低时升压至电机工作电压,维持设备稳定运行,助力宠物美容师顺利完成工作。
电推剪结构原理
1、核心组成部分
电推剪主要由电机、刀头、锂电池和电路板组成。电机作为动力源,驱动刀头上下运动来实现剪切功能。刀头由可动刀片和固定刀板构成,协同完成对发丝的裁剪。
锂电池为整机供电,保障其便携性,常见为单节或双节锂电池。电路板上集成了多种关键组件,如负责控制电机启停、转速、温度等的单片机,用于实现快速充电的 Type-C 充电口,保障充电安全的充电芯片与保护芯片,以及显示电量和工作状态的 LED 指示灯。
2、工作流程:
其工作流程为锂电池供电,经升压芯片(FP6277等)升压后为电机和电路板提供合适电压,单片机(FT61E143)接收用户指令控制电机,电机驱动刀头进行剪切,同时各组件协同监控设备状态,确保安全运行。

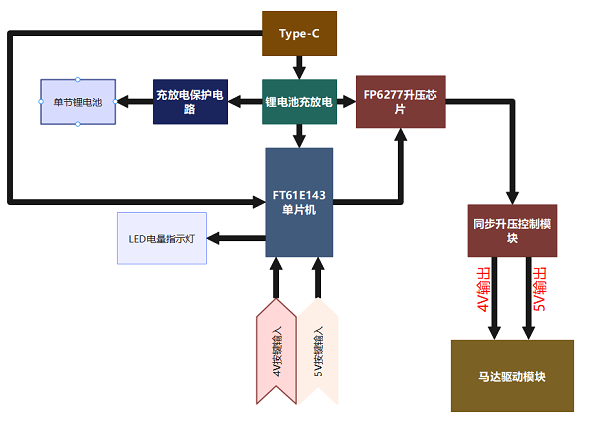

电推剪电路框架:
三款升压芯片在电推剪中的作用
1、FP6277的作用

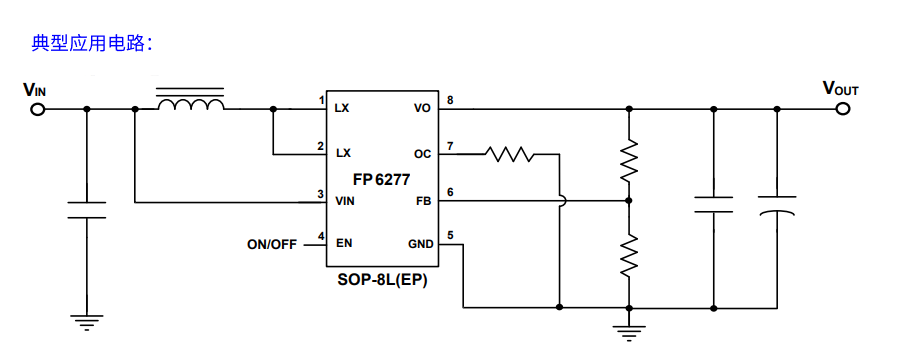

适用于家用入门款电推剪,输入电压适配单节锂电池(2.4 - 4.5V),能输出 5V/3A(15W) ,效率达 93%,在理发器中一般用于升压给5V电机供电。其同步升压架构搭配 30mΩ 低阻 MOS,减少导通损耗,输入限流可调节,适配不同电池保护策略。内置软启动和多重保护(过流、过温、短路),保障使用安全。外围电路仅需 6 个元件,布板方便,可将单节锂电池电压稳定升压至 5V/3A 驱动小型电机,搭配充电管理 IC 可实现充放电一体化保护 。

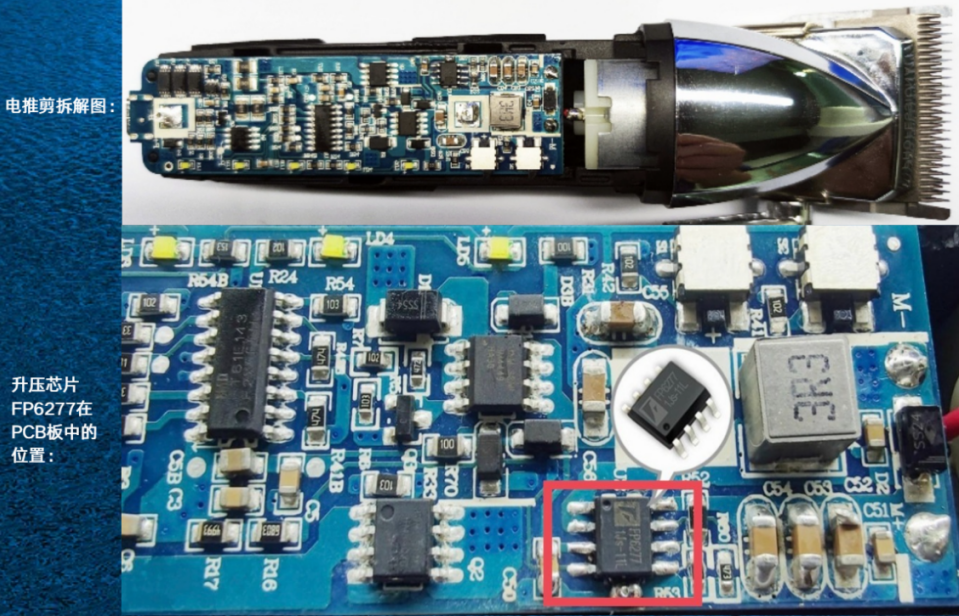

升压芯片FP6277在电推剪 PCB板中的位置图:
2、FP6296的作用

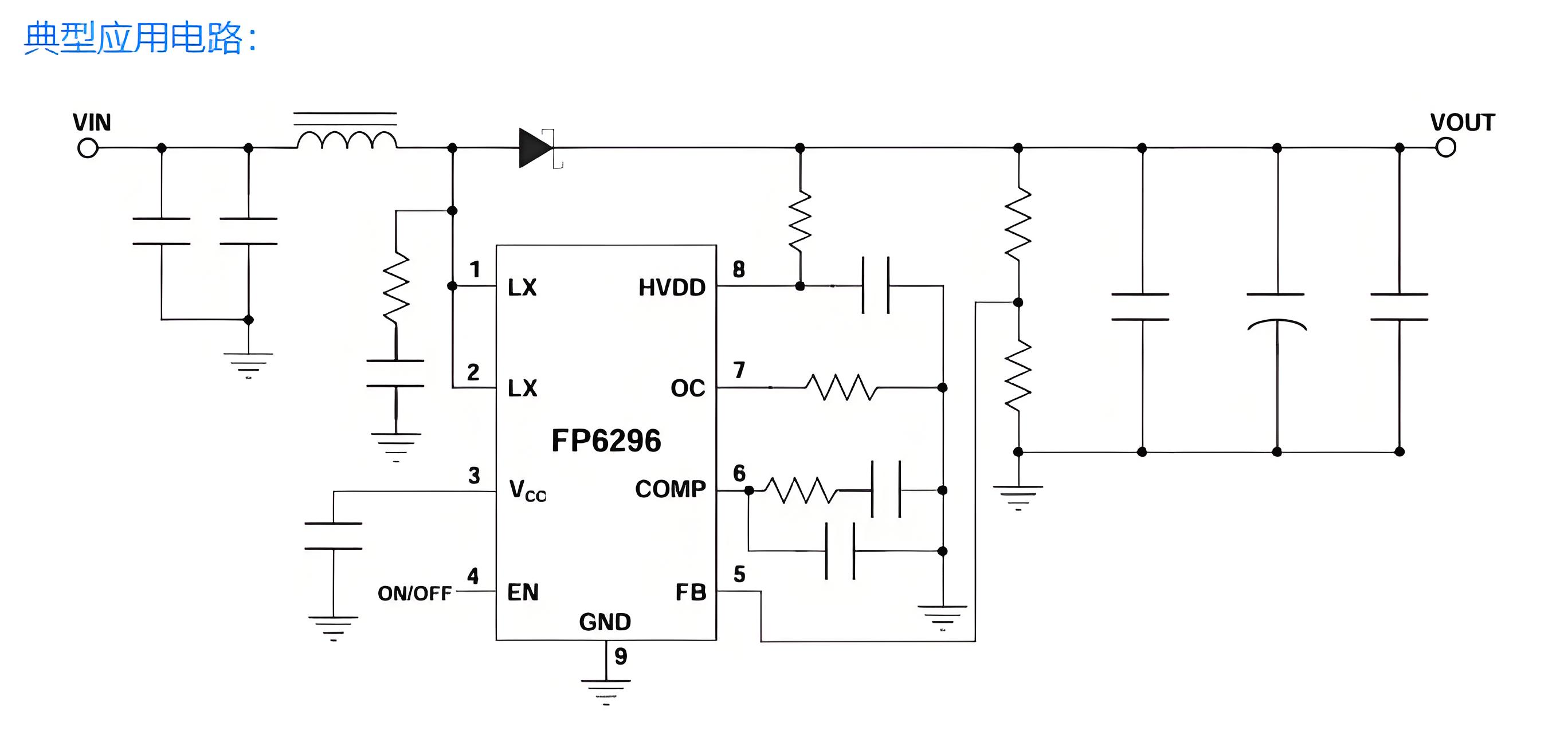

用于商用专业款电推剪,输入电压范围 2.7 - 12V,兼容单 / 双节锂电池串联场景,输出能力为 12V/30W(双节电池),效率 90%,在理发器中一般用于升压给5V,9V电机供电。异步升压架构搭配 15mΩ 超低阻 MOS,支持持续高负载运行,灵活匹配大扭矩电机需求。宽输入电压范围避免多电池场景兼容性问题,过流保护可调,防止电机堵转烧毁,延长设备使用寿命,满足厚发理发等高负载需求 。
3、FP6298的作用

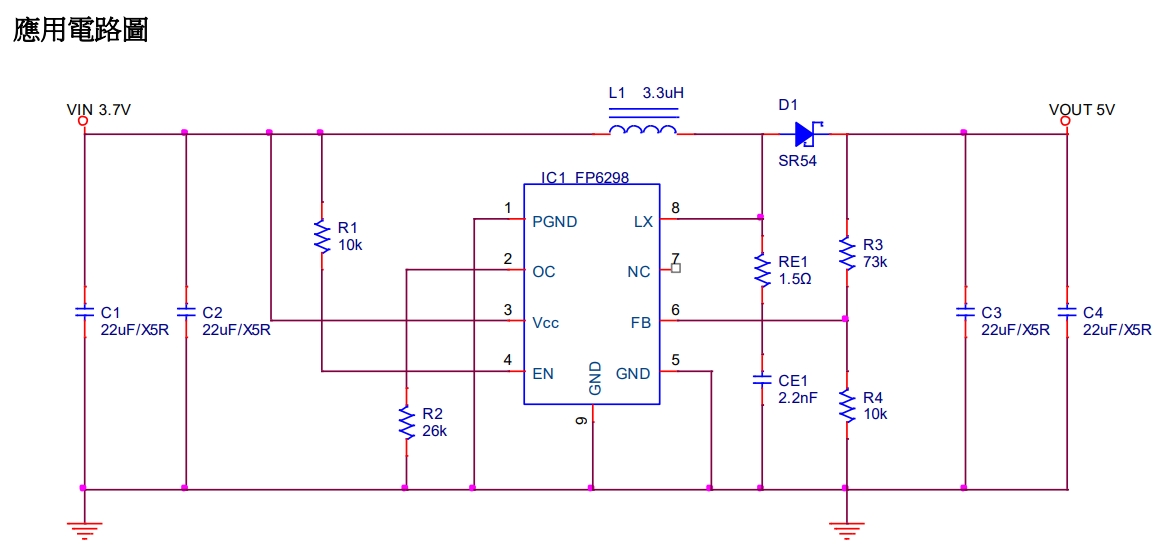

适合中端便携款电推剪,输入电压 2.6 - 5.5V 适配单节锂电池,输出能力 10V/8-9W,在理发器中一般用于升压给5V电机供电。内置 80mΩ MOSFET,支持轻载省电模式,过流保护可通过外部可调电阻调节,适配中端电推剪需求。封装小巧(SOP - 8),适合紧凑型设计。
关键技术参数对比
1.升压芯片FP6277参数
FP6277是台湾远翔的一款同步升压IC,封装为SOP-8L(EP),采用电流模式控制,支持PWM/PSM双模式,输入电压范围为2.4V至4.5V,可调输出电压最高至5.3V,关断电流低于1μA,显著延长电池续航。内置多重保护功能包括过温、过流和短路保护,确保设备安全可靠。

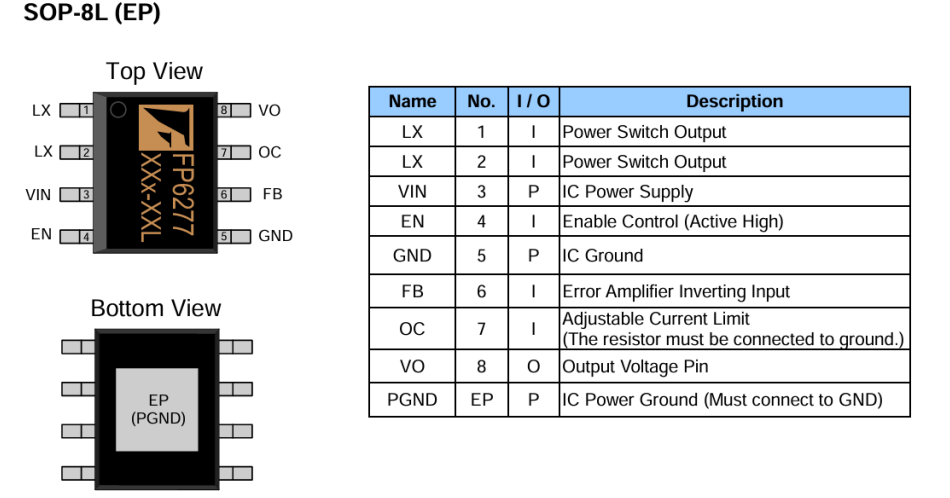

芯片脚位及封装图:
2.升压芯片FP6296参数
FP6296是台湾远翔的一款异步升压IC,封装为SOP-8L(EP),采用电流模式控制,支持PWM调频(400kHz),输入电压范围为2.7V至12V,可调输出电压最高至13V,关断电流低至0.1μA,显著降低待机功耗。内置15mΩ低阻功率MOSFET,支持高达30W输出(双节电池),并具备可调过流保护(2A~10A),灵活适配不同负载需求。多重保护功能包括过温保护、软启动及输出过压保护,确保高功率场景下的设备安全可靠。
芯片脚位及封装图:
3.升压芯片FP6298参数
FP6298是台湾远翔的一款电流控制模式升压IC,封装为SOP8-8L(EP),内置80mΩ MOSFET,输入电压范围为2.6V至5.5V,可调输出电压最高至10V,关断电流仅0.1μA,轻载时自动切换省电模式(Skip Mode),显著延长续航。支持外部电阻调节过流保护,并集成软启动功能,有效抑制开机涌浪电流。多重保护机制涵盖过温保护、输出过压保护(12V)及输入欠压锁定(UVLO),确保系统稳定运行。

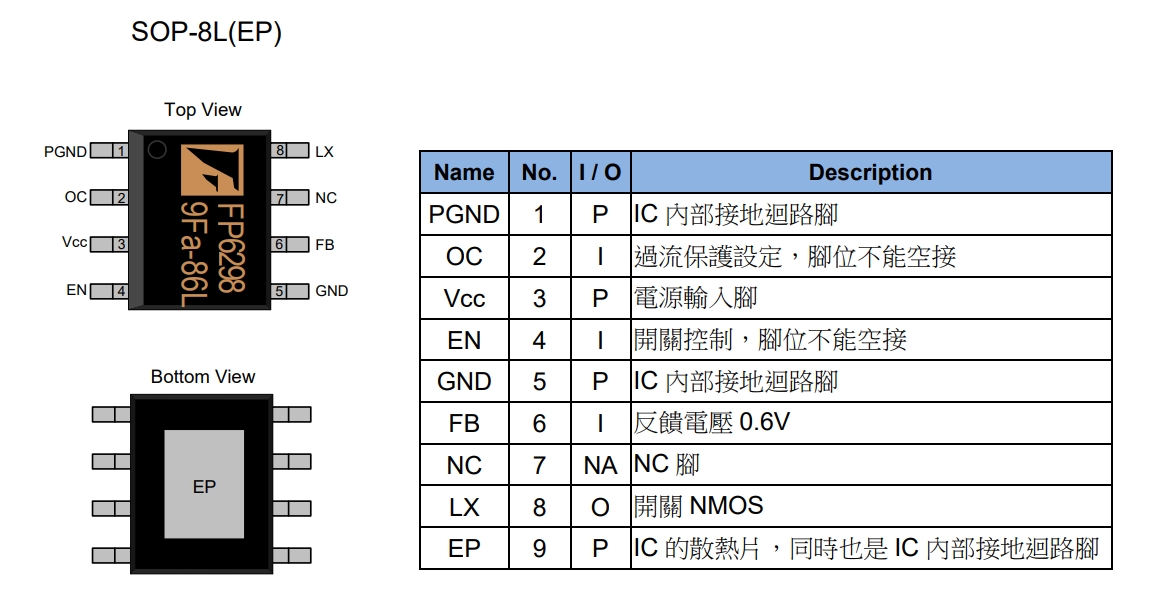

芯片脚位及封装图:

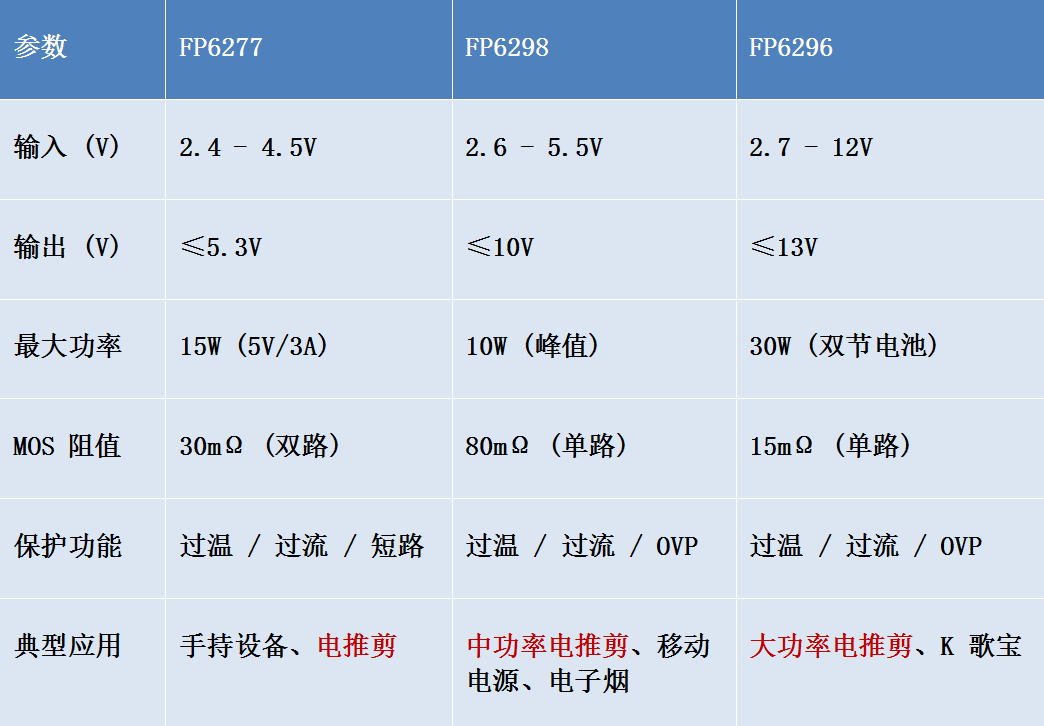

4.FP6277、FP6296、FP6298 关键参数对比
关键参数说明:
① 输入电压范围:
FP6277/FP6298 适配单节锂电池,FP6296 支持多电池串联(如双节锂电池)。
② MOSFET 阻值:
阻值越低导通损耗越小,FP6296 的 15mΩ MOSFET 适合大功率场景。
③ 效率优化:
FP6277 轻载时效率高(同步升压),FP6298 轻载自动进入省电模式,FP6296 重载效率稳定。
④ 选型建议:
轻载便携:FP6277(15W 以下,输出可完全关断)。
大功率需求:FP6296(9V大功率输出,宽电压输入)。
灵活中功率:FP6298(8W峰值,轻载省电)。
结语:
FP6277、FP6296、FP6298以高效升压与多重保护为核心,为电推剪提供从轻量到专业的全场景电源方案。
